Peki böyle bir kasayı hazır bulabilmek mümkün müdür? Yurtdışında, özellikle Ebay ve Aliexpress gibi yerlerde gözüme ilişiyorlar. Biraz araştırma yaptım TR de bu şekilde hazır bir ürüne denk gelemedim. Burada bir CNC firmasıyla anlaşarak imal ettirmek mümkün tabi ama işin ruhuna ters! :) Madem DIY bir ampli yapıyorum o zaman harbi DIY olmalı bu..
Bu tip özel ürünler TR'de bulunamasa da ham maddesini bulabiliyoruz çok şükür. Ankara Ostim'de bir alüminyum firmasına gidip farklı ölçü ve kalınlıklara sahip alüminyum plakalar kestirdim.

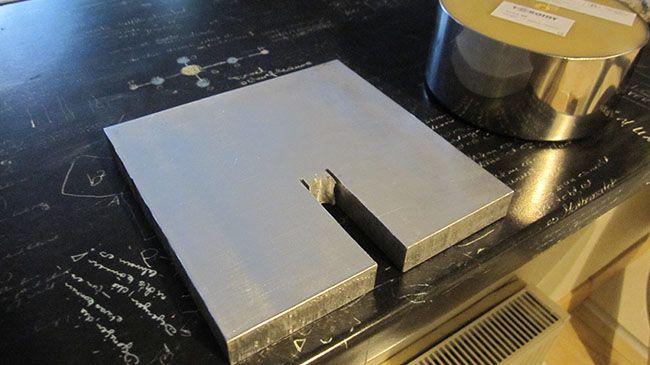

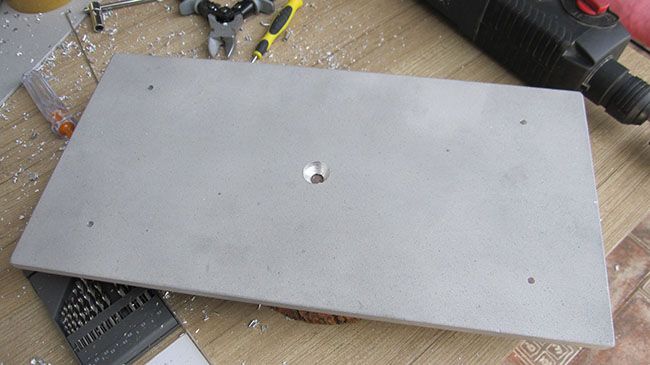

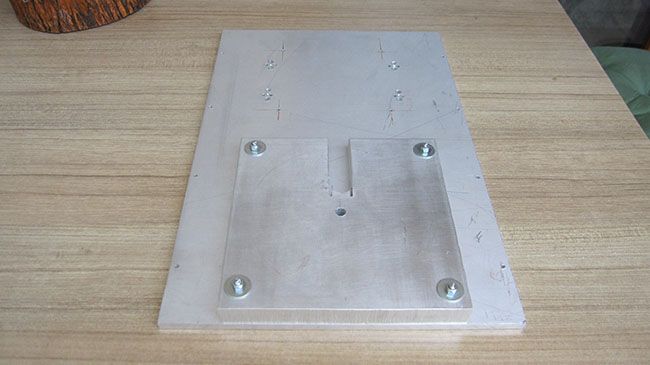

20mm. kalınlığa, 180mm. 180mm. ebada sahip bu parçayı toroid trafonun altında koymak için düşündüm. Trafo tam kapalı ve kablolar altından çıktığı için bana min. bu kalınlığa sahip bir parça gerekiyordu. Şasenin zemininde ise 8mm. kalınlığa ve 270mm. / 420mm. ebatlara sahip bir plaka kullanacağım. Delme ve montajdan sonra bakalım istediğim gibi olmuş mu ?

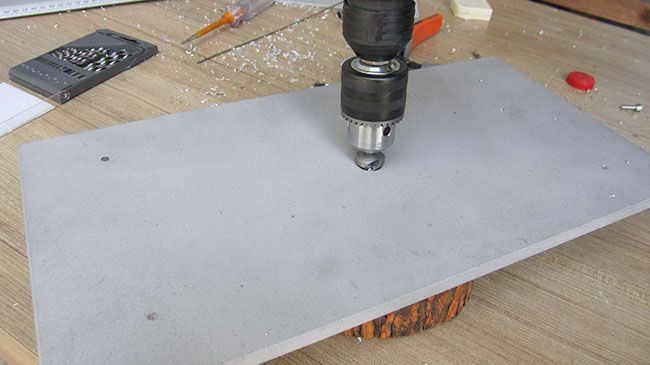

Hiç fena görünmüyor..:) Bu arada dikkat etmişsinizdir F5'in devre elemanlarının montajını da büyük ölçüde bitirdim sayılır. Şasenin üzerine soğutucu paneller, trafo ve diğer ekipmanlar için uygun delikleri açtım. Fotoğraflardan çok belli olmuyor fakat 8mm.lik şase oldukça ağır ve de oturaklı. Bridge Rectifier lar için kullandığım soğutucularının alttan hava alabilmesi için de delikler açtım.

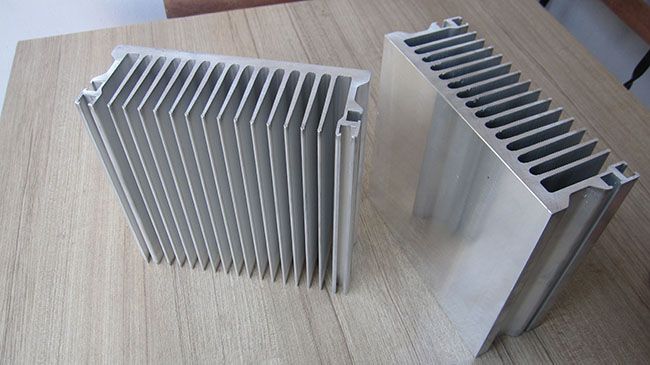

Sıra geldi soğutucu panellerin montajına. Panelleri İstanbul'da bir firmadan satın aldım. 364AS kodlu soğutucu panelin eni 200mm. geliyor. Bir metresinin ağırlığı ise yaklaşık 17 kg. çekiyor. Bana 400mm. "sağ kanat" + 400mm. "sol kanat" olmak üzere toplam 800mm. lik panel lazımdı. Sağ ve sol kanat için olan panelleri en başta tek parça olarak planladım. Montaj kolaylığı olacak ama soğutma kanatları zemine paralel kalacaktı. Hava sirkülasyonu için kanatların zemine dik olması önemli bir detay. Bu sayede pasif bir sirkülasyon oluşacak, alt kısımdan girecek olan soğuk hava ısınarak üst taraftan rahatça çıkabilecekti. Nelson Pass'ın orijinal F5 tasarımına baktığım vakit panel kanatlarının yatay konumda olduğunu gördüm. Muhtemelen o şekilde de iş görüyor.. Fakat 35-40 dereceyi bulan yaz havası için bana hiç mi hiç mantıklı gelmiyor.. Biraz daha iş çıkaracak ama olsun. Panelleri her biri 20cm. olacak şekilde "kare" toplamda dört parça olarak istedim. Bu sayede istediğim açıyla kullanabilecektim.

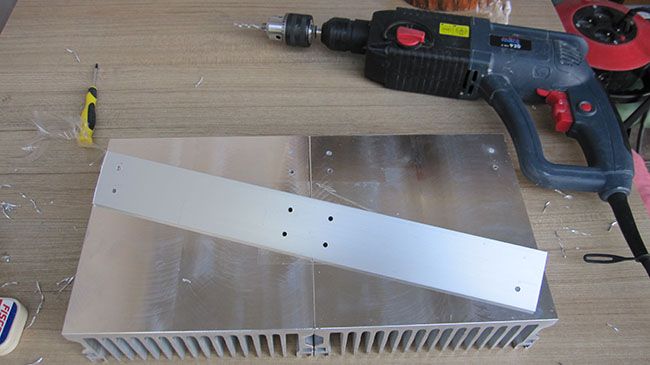

Panelleri içerden birleştirmek ve şase bağlantısı sağlamak maksadıyla yine alüminyumdan yapılmış L profillerden satın aldım. Boyları 400mm. olacak şekilde profilleri kestim.

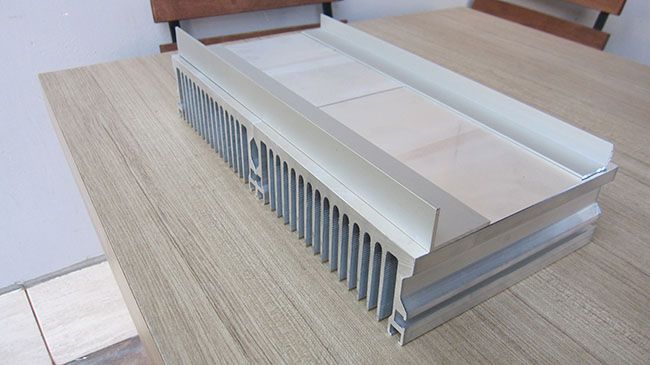

Panelin alt ve üst kısımlarında, şase ve kapak kalınlığı kadar ek bırakarak, montaj için gerekli delikleri açtım. İşin bu kısmı kolaymış gibi görünse de bayağı uğraştırdı beni. Panel parçalarının birleşme noktalarının tam ve düzgün olması, yekpare gibi bir görünmesi için çok önemliydi.

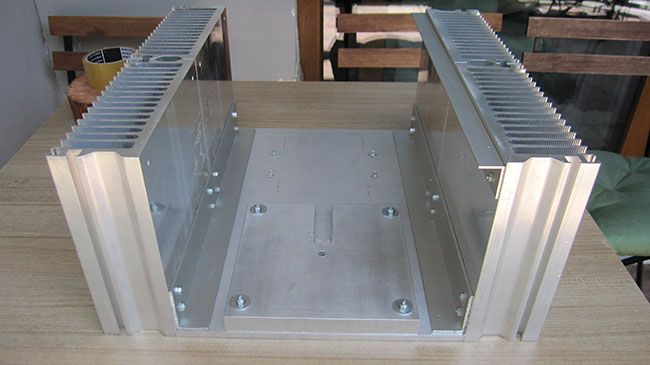

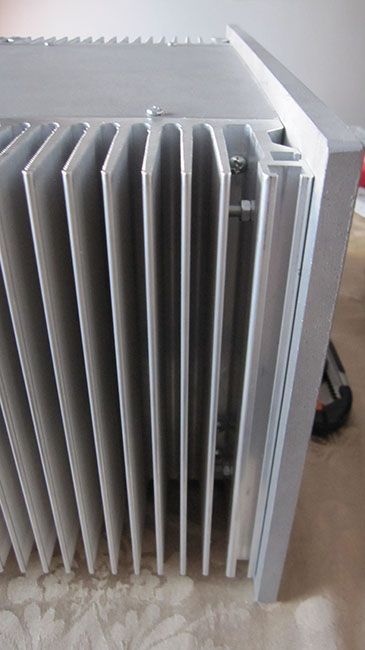

Sıra geldi birleştirilen kanatların şaseye montajına..
Bu arada elimde kestirdiğim 10mm. kalınlığa sahip bir ön panel, üst ve arka kapak için kullanacağım 4mm. kalınlığa sahip panel de var. Bu parçaları, daha şekil görünmesi açısından, Ankara-Ostim 'de bir firmaya götürerek kumlama işlemine soktum.10mm.lik ön panel üzerinde montaj ve açma/kapama düğmesi için gerekli delikleri açtım. Düğme için bana çapı 20.5mm. olan bir delik gerekiyordu. Tam da bu ölçüye sahip bir havşa başı açma aparatından yardım aldım..
Ön panel bu şekilde.. Resimde görünmüyor ama montaj için kullanılacak vida başlarının panel içine gömülü kalması için de ekstra bir çalışmam oldu.

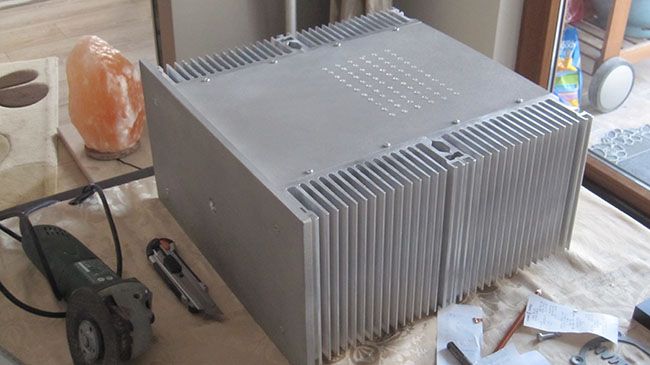

ve işin en keyifli anına geldik, parçaların montajı.. Bu arada söylemeyi unuttum; üst kapak üzerine, ventilasyon için, hatırı sayılır adette delik açtım. Bu kısımda hazır delikli panel kullananlar var tabi.. Anlayacağınız bizimkisi harbi DIY oldu :)
Ölçüler gayet güzel ve parçalar düzgün bir şekilde yerini buldu..
Şu anda fotolarını eklemedim ama arka paneli de bitirdim sayılır. Hoparlör bağlantı soketleri, RCA ve inlet bağlantılarını tamamladım. Yalnız bu panelin montajı için aklımdan başka şeyler geçiyor. Araya vibrasyon emici bir ahşap malzeme mi kullansam ? veya ekstra rijitlik için 4mm. lik bir panel daha ?
